Фотореле аналоговое ФР-2Э (бесконтактное 3А/IP30) Гермосенсор 2 метра, на дин-рейку Код 4620748890181

ОБЩИЕ СВЕДЕНИЯ

 1. Фотореле предназначено для автоматического включения и выключения освещения в зависимости от освещенности окружающей среды.
 2. Область применения; управление контактором или магнитным пускателем. Включение ламп накаливания не рекомендуется. У светодиодных источников возможно моргание (следует удалить RC цепочку установленную на печатной плате по выходу прибора, откусить конденсатор напротив надписи "нагрузка"!)
 3. Реле не создает электромагнитных помех.
 4. Реле устанавливается на din ― рейку.
 5. Регулятор порога срабатывания независимый от включенной нагрузки (диод настройка).
 6. Индикатор нагрузки и настройки.
 7. Гермосенсор с проводом 2 метра.
 8. Для управления магнитным пускателем с катушкой 380 В. не требуется промежуточное реле.
 9. Длительный срок службы за счет бесконтактного включения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Номинальное напряжение сети ― от 100 до 380 В.
2. Номинальная частота ― 50 Гц.
3. Коммутируемый ток не более ― 3 А (660 Вт).
4. Задержка включения/выключения ― 5/30 сек. (На плате установить джампер (перемычку) для работы без задержки)
5. Диапазон срабатывания ― от захода солнца до окончания сумерек.
6. Мощность, потребляемая от сети не более ― 0.1 Вт.
7. Максимальное сечение присоединяемых проводников ― 2.5 кв.мм.
8. Габаритные размеры ― 68 х 37 х 38 мм.
9. Степень защиты реле ― IP 30, сенсора ― IP 68.
10. Климатическое исполнение ― УХЛ-3.
11. Масса ― 0.045 кг.
12. Условия эксплуатации:
― Колебания электросети +/- 15% от номинала;
― Интервал рабочих температур от ― 40 до + 40 С. Для сенсора ― 55 С.

КОНСТРУКЦИЯ И НАСТРОЙКИ

  Фотореле выпускается в пластиковом корпусе с присоединением проводов питания, коммутируемых электрических цепей и гермосенсора на клеммы прибора.
  На лицевой панели расположен регулятор порога срабатывания и два светодиода.
  Настройку реле производить в сумеречное время.
  Поверните регулятор в крайнее положение луна и вращайте плавно в направлении солнце до включения двух светодиодов. Индикация сигнализирует о подаче напряжения на источник света. Дальнейшей регулировки не требуется, прибор будет работать в автоматическом режиме.
  При повороте регулятора в сторону солнце, освещение включится в более светлое время, в сторону луна, в более темное.

ПОДКЛЮЧЕНИЕ ПРИБОРА

  Для установки прибора на дин-рейку, сначала опустите на верхнюю часть рейки, затем нижнюю защелкните. Снятие осуществляйте с нажимом на прибор вниз.

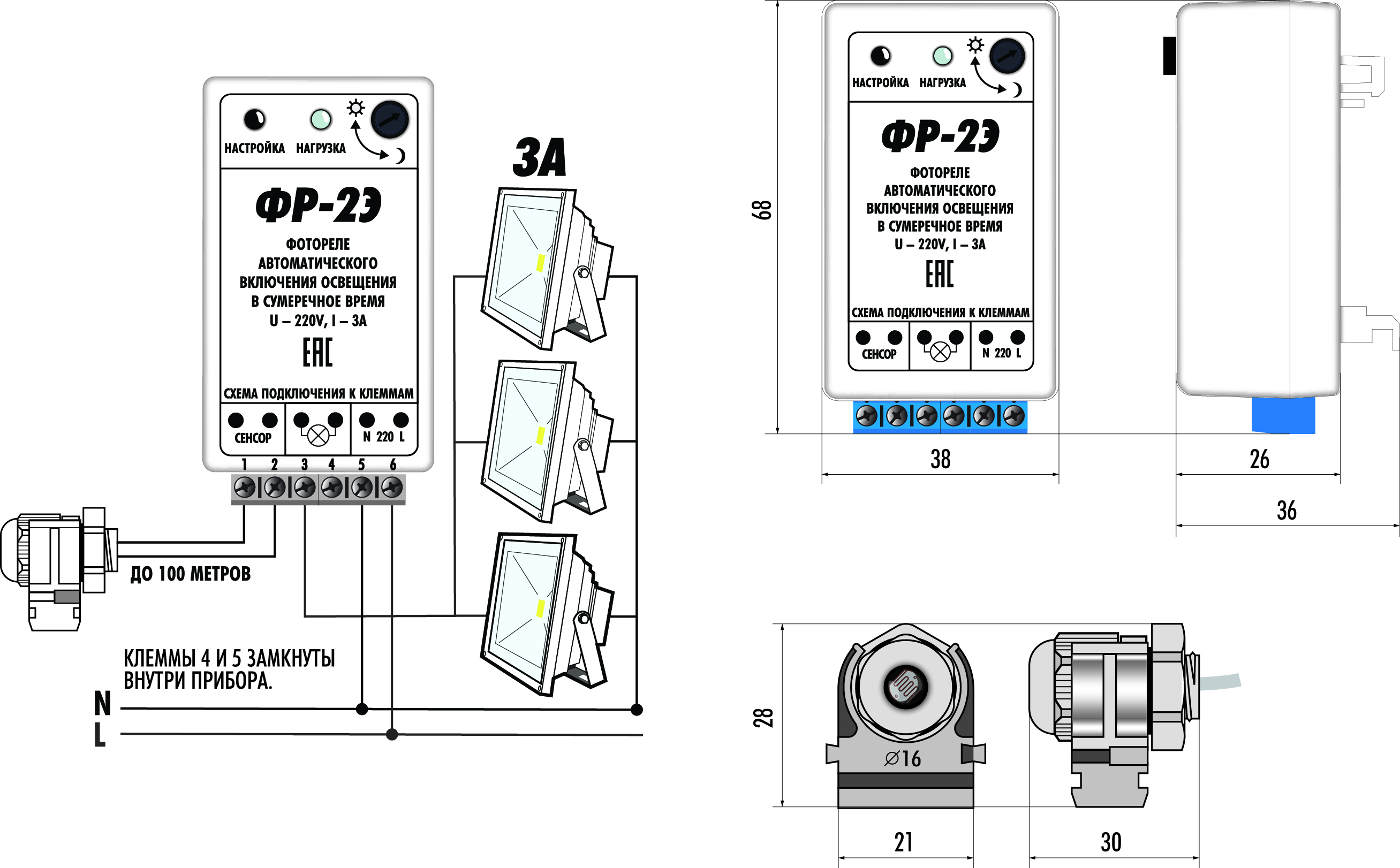

― Зачистить провода и подключить согласно схемы в паспорте изделия.
― Удлинить сенсор на необходимое расстояние (до 100 метров) любым проводом.
― Не допускать прямого попадания управляемого освещения и прочих источников света на фотосенсор.
― Для принудительного включения освещения подключите обычный выключатель последовательно сенсору, а параллельное подсоединение будет отключать освещение не затрагивая высоковольтную сеть. Для более раннего включения ― затемните фотодатчик шторкой, пластиной или установите в место где падает меньше солнечного света.

Разобрать прибор, снизу клемм подцепите отверткой!

.
